Anhängerkrane

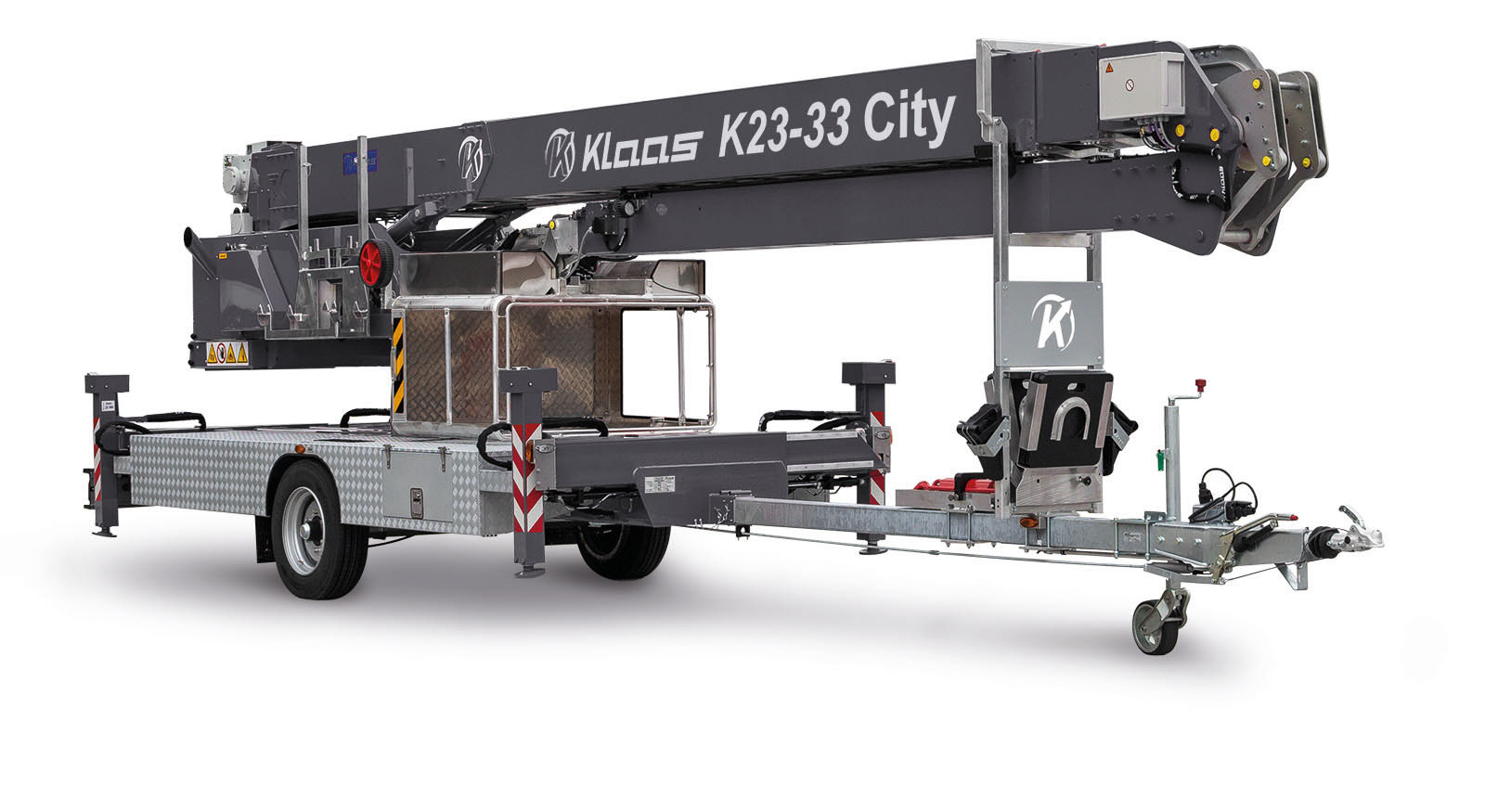

K23-33 TSR City

Der K23-33 TSR City ist mit einer Hakenhöhe von fast 33 m der größte Anhängerkran aus dem Hause Klaas. Mit seiner seitlichen Reichweite von 23 m bei einer 250 kg-Last verfügt er über einen enormen Aktionsradius. In wenigen Minuten ist der Alu-Kran werkzeugfrei in eine Arbeitsbühne umgebaut und ermöglicht so vielseitiges, sicheres Arbeiten an der Baustelle. Dank seines Selbstfahrantriebs kann er in jede passende Lücke punktgenau rangiert werden, durch seine einschiebbare Deichsel auf 7 m verkürzt werden. Als Einachser und mit einem geringen Eigengewicht von 3,5 t ist er auch auf engem Raum gut zu händeln.


Ausstattung

Mastsystem

  • extrem feste und witterungsbeständige Aluminium-Speziallegierung mit niedrigem Eigengewicht
  • kein Festigkeitsverlust in der Schweißnaht durch neuartiges Rührreibschweißverfahren, Verbindungsstellen sind so fest wie das Vollmaterial
  • Klaas-typisches Lochmuster sorgt für kleinere Windangriffsflächen, niedriges Eigengewicht und hohe Beulsteifigkeit

Aufbauautomatik

  • schneller und einfacher Aufbau des Kranes komplett über die Funkfernsteuerung
  • stufenloses seitliches Ausfahren jeder einzelnen Stütze
  • automatische Nivellierung der Stützzylinder für optimalen Aufbau auch auf unebenen Flächen
  • permanente Überwachung des Drucks reagiert auf sich ändernde äußere Bedingungen

Klappspitzgelenk

  • höhere Lastaufnahme auf integrierten Verlängerungen dank neu konzipiertem Klappspitzgelenk
  • Drucküberwachung in den Klappspitzzylindern garantiert optimale Lastaufnahme in jeder Winkelstellung
  • doppelte Klappspitzzylinder für noch mehr Sicherheit und Schutz gegen seitliche Kräfte

Doppelte Wippzylinder

  • verwindungsarmes Anheben des Auslegers dank zweier Wippzylinder
  • doppelte Sicherheit durch zwei Zylinder
  • bessere Aufnahme seitlicher Führungskräfte, dadurch stabiler und ruhiger Stand des Auslegers

Teleskopierwinde

  • zügiges Teleskopieren unter Last dank patentierter Klaas Seiltechnik
  • integrierte elektronische Längenmessung erfasst aktuelle Ausfahrlänge des Mastes und berechnet maximal mögliche Traglast
  • geringes Eigengewicht der Seile erhöht Ausladung und Tragkraft
  • wartungsarme und sehr gut zugängliche Seiltechnik
  • Oberwagen mit dem Ausleger um 360° drehbar

Kransteuerung

  • hochmoderne Sicherheits-SPS für den Kranbetrieb
  • CAN-BUS Steuerblock für besonders feinfühliges und genaues Arbeiten
  • sanfter Start-Stopp für schwingungsarmes Arbeiten
  • Funkfernsteuerung mit LCD-Display (auch mit Kabel bedienbar, z.B. bei Funknetzstörung)

Energieführung

  • geschützte Führung aller beweglichen elektrische und hydraulische Leitungen in oder auf dem Mast
  • keine Schlauch- oder Kabeltrommeln am Mast
  • Verwendung wartungsarmer Hydraulikverrohrungen aus verzinktem Stahl im Unterbau, so dass aufwendige Hydraulikschlauchwechsel entfallen

Funkfernsteuerung

  • Memory-Funktion erlernt zwei Zielpunkte (z.B. Materialstelle am Boden und Abladestelle auf dem Dach), in denen sich der Kran in sicherer Hold-to-run Bedienung bewegt
  • punktgenaues Anfahren schwer einsehbarer Stellen
  • Anzeige aller wesentlichen Betriebszustände des Kranes über das Display
  • Stromversorgung über handelsübliche Batterien oder Kabel

einschiebbare Deichsel

  • Verkürzung der Gesamtlänge von 9,25 m auf 7,00 m ermöglicht Aufbau auch bei geringem Platzangebot

H-Abstützung

  • vollhydraulische Abstützung in Verbindung mit der ASC-Stützenüberwachung ermöglicht stufenlos variable Abstützbreiten, auch in Richtung der Ausladung
  • keine vorgegebene Rasterung, die den Bediener einschränkt
  • L-förmige Stützenform sorgt für größtmögliche Kippsicherheit
  • Abstützen ohne Unterbauen möglich dank langer, vertikaler Zylinder

Antriebskonzept

  • leistungsstarker Dieselmotor für den Kranbetrieb
  • geringer Treibstoffverbrauch – dadurch enorme Kostenersparnis und Entlastung der Umwelt
  • elektronische Tanküberwachung am Kran und Anzeige über die Fernbedienung

Vollverkleidung

  • geräumige, abschließbare Staufächer
  • sicheres Einlagern von Werkzeug und Zubehör
  • große Ablagefläche auf dem Kran
  • hochwertige, saubere Gesamtoptik dank Aluminium-Riffelblech-Vollverkleidung

Optionale Ausstattung

Zubehör-Fix-System

  • Zubehör ist sicher verstaut und sofort griffbereit
  • kein lästiges Verzurren notwendig
  • passgenaue Halterungen gewährleisten Sicherheit im Straßenverkehr
  • Ausstattung des Krans mit gewünschten Halterungen

Selbstfahrantrieb

  • Bedienung des hydraulischen Selbstfahrantriebs per serienmäßiger Fernsteuerung
  • Ausstattung der zweiachsigen Modelle mit einer Liftachse
  • einfaches Rangieren auf engstem Raum

Montage-/Glashaken

  • Montagehaken ermöglicht punktgenauen Materialtransport
  • Einsatzbereich: z.B. Glasmontage mit Vakuumheber

Arbeitsbühne

  • schnelles und werkzeugfreies Umrüsten des Kranes in eine vollwertige Hubarbeitsbühne
  • 230 V Steckdose für Bohrmaschine & Co. direkt in der Arbeitsbühne
  • Bühne zu jeder Seite um 450 schwenkbar

Technische Daten

Hakenlast (stand./opt.)1.500 / – kg
Hakenhöhe32,8 m
Gesamtgewicht≥ 3,5 t
Ausfahrlänge34,10 m
Stützbreite (min.)2,85 m
Stützbreite (min. bei HA)3,60 m
Stützbreite (max.)5,02 m
Windenzugkraft1.500 kg
Ausleger (1.500 kg)4,97 m
Auszug 1 (800 kg)8,26 m
Auszug 2 (500 kg)10,39 m
Auszug 3 (250 kg)12,31 m
Fahrzeugmaße9,24 x 2,28 x 2,48 m
Anhängelast3,50 t

Arbeitsbereich

LastReichweiteHöhe
1.500 kg4,50 m22,00 m
1.000 kg8,50 m20,50 m
800 kg9,50 m24,50 m
500 kg14,00 m21,50 m
350 kg17,00 m23,00 m
250 kg23,00 m19,00 m

Lastendiagramme



Vorbehaltlich technischer Änderungen. Alle Maße sind ca.-Angaben. Änderungen der Funktionen und Leistungen bleiben vorbehalten. Die Angaben spiegeln die Geräteleistungen zum Zeitpunkt der Veröffentlichung wider.
