Anhängerkrane

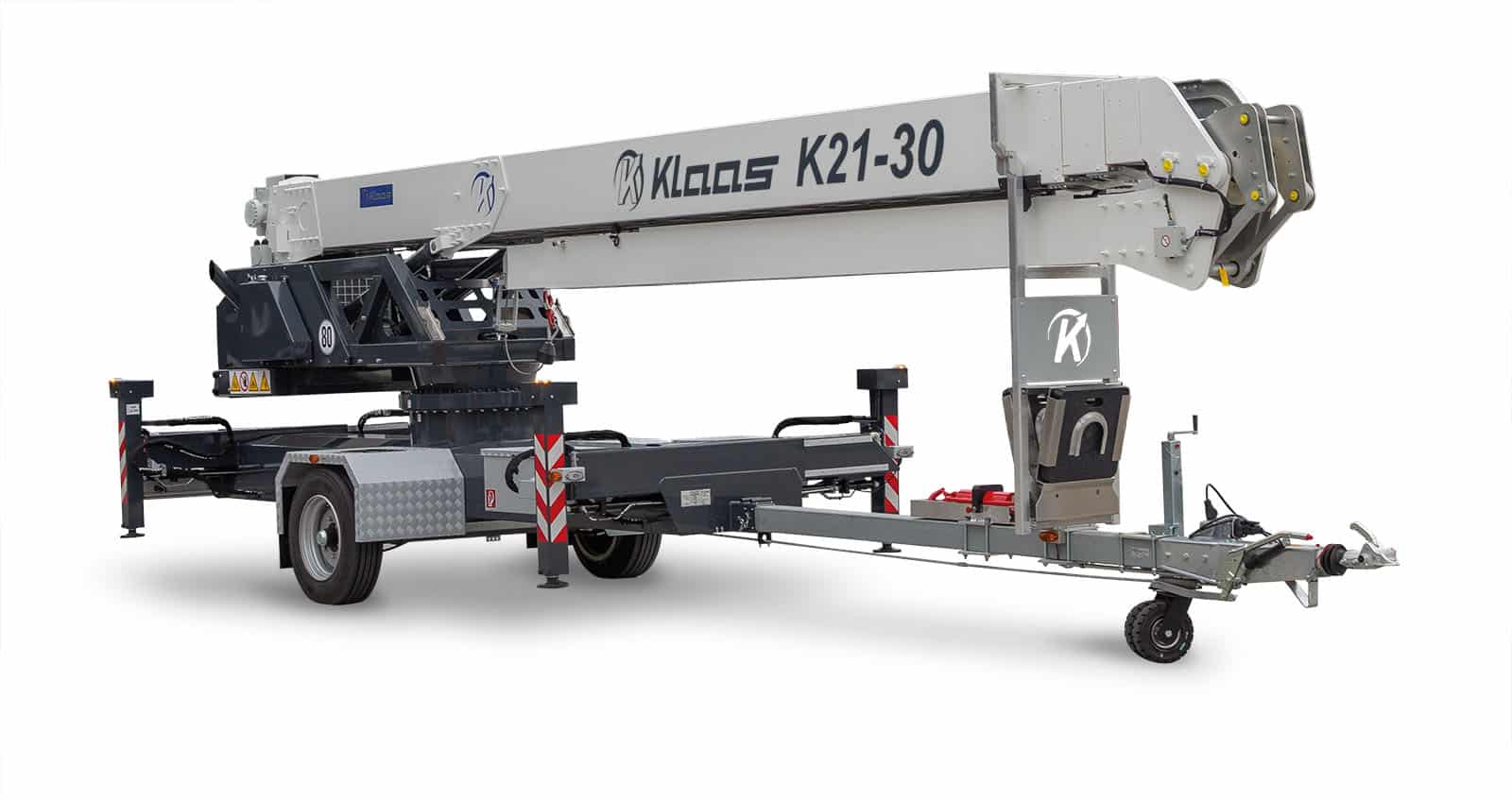

K21-30 RS

Der K21-30 RS ist trotz seines geringen Eigengewichts von 3,5 Tonnen ein leistungsstarker Allrounder. Sein enorm starkes Klappspitzgelenk ermöglicht Lastaufnahmen bis 1.500 kg, seine seitliche Reichweite mit einem Gewicht von 250 kg liegt bei beachtlichen 21 m. Durch den Einachsbetrieb punktet der Anhänger mit einer großen Wendigkeit, einer optimalen Gewichtsverteilung und mehr Bodenfreiheit. Mit Hilfe des Selbstfahrantriebs kann der K21-30 RS bequem auf der Baustelle rangiert werden. Dank einer einschiebbaren Deichsel lässt sich seine Gesamtlänge auf 7 m verkürzen, so dass der Kran auch im innerstädtischen Bereich gut aufgebaut werden kann.

K21-30 RS at WorkProduktdatenblatt K21-30 RSGesamtprospekt Anhängerkrane

Ausstattung

Mastsystem

  • extrem feste und witterungsbeständige Aluminium-Speziallegierung mit niedrigem Eigengewicht
  • kein Festigkeitsverlust in der Schweißnaht durch Rührreibschweißverfahren, Verbindungsstellen sind so fest wie das Vollmaterial
  • Klaas-typisches Lochmuster sorgt für kleinere Windangriffsflächen, niedriges Eigengewicht und hohe Beulsteifigkeit

H-Abstützung

  • vollhydraulische Abstützung in Verbindung mit der ASC-Stützenüberwachung ermöglicht stufenlos variable Abstützbreiten, auch in Richtung der Ausladung
  • keine vorgegebene Rasterung, die den Bediener einschränkt
  • L-förmige Stützenform sorgt für größtmögliche Kippsicherheit
  • Abstützen ohne Unterbauen möglich dank langer, vertikaler Zylinder

Zwei Klappspitzzylinder

  • Gelenkplatte wird „aus dem Vollen“ gefräst und ermöglicht so höhere Lastaufnahmen
  • elektronische Überwachung im Gelenk garantiert optimale Lastaufnahme in jeder Winkelstellung
  • doppelte Klappspitzzylinder für noch mehr Sicherheit und Schutz gegen seitliche Kräfte
Video: Klappspitzzylinder

Doppelte Wippzylinder

  • verwindungsarmes Anheben des Auslegers dank zweier Wippzylinder
  • doppelte Sicherheit durch zwei Zylinder
  • bessere Aufnahme seitlicher Führungskräfte, dadurch stabiler und ruhiger Stand des Auslegers
Video: Doppelte Wippzylinder

Teleskopierwinde

  • zügiges Teleskopieren unter Last dank patentierter Klaas Seiltechnik
  • integrierte elektronische Längenmessung erfasst aktuelle Ausfahrlänge des Mastes und berechnet maximal mögliche Traglast
  • geringes Eigengewicht der Seile erhöht Ausladung und Tragkraft
  • wartungsarme und sehr gut zugängliche Seiltechnik

Energieführung

  • geschützte Führung aller beweglichen elektrische und hydraulische Leitungen in oder auf dem Mast
  • keine Schlauch- oder Kabeltrommeln am Mast
  • Verwendung wartungsarmer Hydraulikverrohrungen aus verzinktem Stahl im Unterbau, so dass aufwendige Hydraulikschlauchwechsel entfallen

Kransteuerung

  • komplexes Steuerungssystem nach EN 280 und EN 13000
  • hochmoderne Sicherheits-SPS für den Kranbetrieb
  • CAN-BUS Steuerblock für besonders feinfühliges und genaues Arbeiten
  • sanfter Start-Stopp für schwingungsarmes Arbeiten
  • Erweiterung um zusätzliche Fernsteuerung möglich

Funkfernsteuerung

  • großes Display sorgt für übersichtliche Anzeige aller wesentlichen Betriebszustände des Krans
  • punktgenaues Anfahren dank feinfühliger Joysticks
  • Stromversorgung über handelsübliche Batterien oder Kabel

Antriebskonzept

  • leistungsstarker Dieselmotor für den Kranbetrieb
  • geringer Treibstoffverbrauch – dadurch enorme Kostenersparnis und Entlastung der Umwelt
  • elektronische Tanküberwachung am Kran und Anzeige über die Fernbedienung

Endlos drehbar

  • hochwertiger Drehkranz aus deutscher Markenfabrikation
  • durchdachte Drehführung ermöglicht endlose Drehbarkeit des Oberwagens in beide Richtungen
Video: Endlos drehbar

Vollverkleidung

  • geräumige, abschließbare Staufächer
  • sicheres Einlagern von Werkzeug und Zubehör
  • große Ablagefläche auf dem Kran
  • hochwertige, saubere Gesamtoptik dank Aluminium-Riffelblech-Vollverkleidung

Einschiebbare Deichsel

  • Verkürzung der Gesamtlänge von 9,25 m auf 7,00 m ermöglicht Aufbau auch bei geringem Platzangebot
Video: Verkürzung der Deichsel

Selbstfahrantrieb

  • Bedienung des hydraulischen Selbstfahrantriebs per serienmäßiger Fernsteuerung
  • einfaches Rangieren auf engstem Raum
Video: Selbstfahrantrieb

Optionale Ausstattung

Aufbauautomatik

  • schneller und einfacher Aufbau des Kranes komplett über die Funkfernsteuerung
  • stufenloses seitliches Ausfahren jeder einzelnen Stütze
  • automatische Nivellierung der Stützzylinder für optimalen Aufbau auch auf unebenen Flächen
  • permanente Überwachung des Drucks reagiert auf sich ändernde äußere Bedingungen
Video: Individuelle Abstützung / Video: Aufbauautomatik

Zubehör-Fix-System

  • Zubehör ist sicher verstaut und sofort griffbereit
  • kein lästiges Verzurren notwendig
  • passgenaue Halterungen gewährleisten Sicherheit im Straßenverkehr
  • Ausstattung des Krans mit gewünschten Halterungen

Technische Daten

Hakenlast (stand./opt.)1.500 / – kg
Hakenhöhe29,8 m
Gesamtgewicht≥ 3,5 t
Ausfahrlänge30,70 m
Stützbreite (min.)2,85 m
Stützbreite (max.)5,04 m
Windenzugkraft1.500 kg
Ausleger (1.500 kg)5,46 m
Auszug 1 (800 kg)9,12 m
Fahrzeugmaße9,24 x 2,28 x 2,59 m
Anhängelast3,50 t

Arbeitsbereich

LastReichweiteHöhe
1.500 kg4,50 m22,00 m
1.000 kg8,00 m20,80 m
800 kg9,50 m24,50 m
500 kg14,00 m24,00 m
250 kg21,00 m17,50 m

Lastendiagramme

Kranbetrieb
