Anhängerkrane

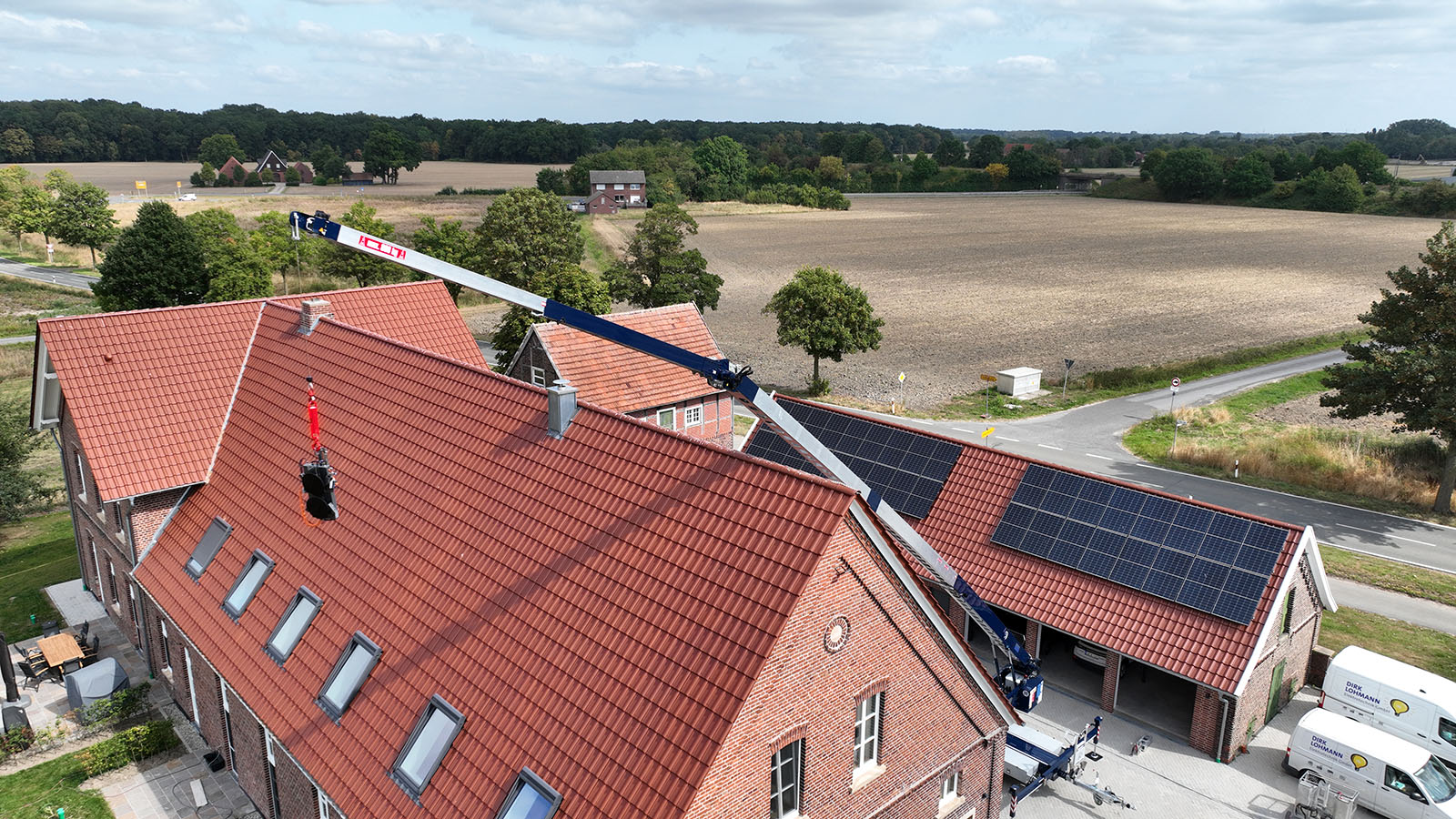

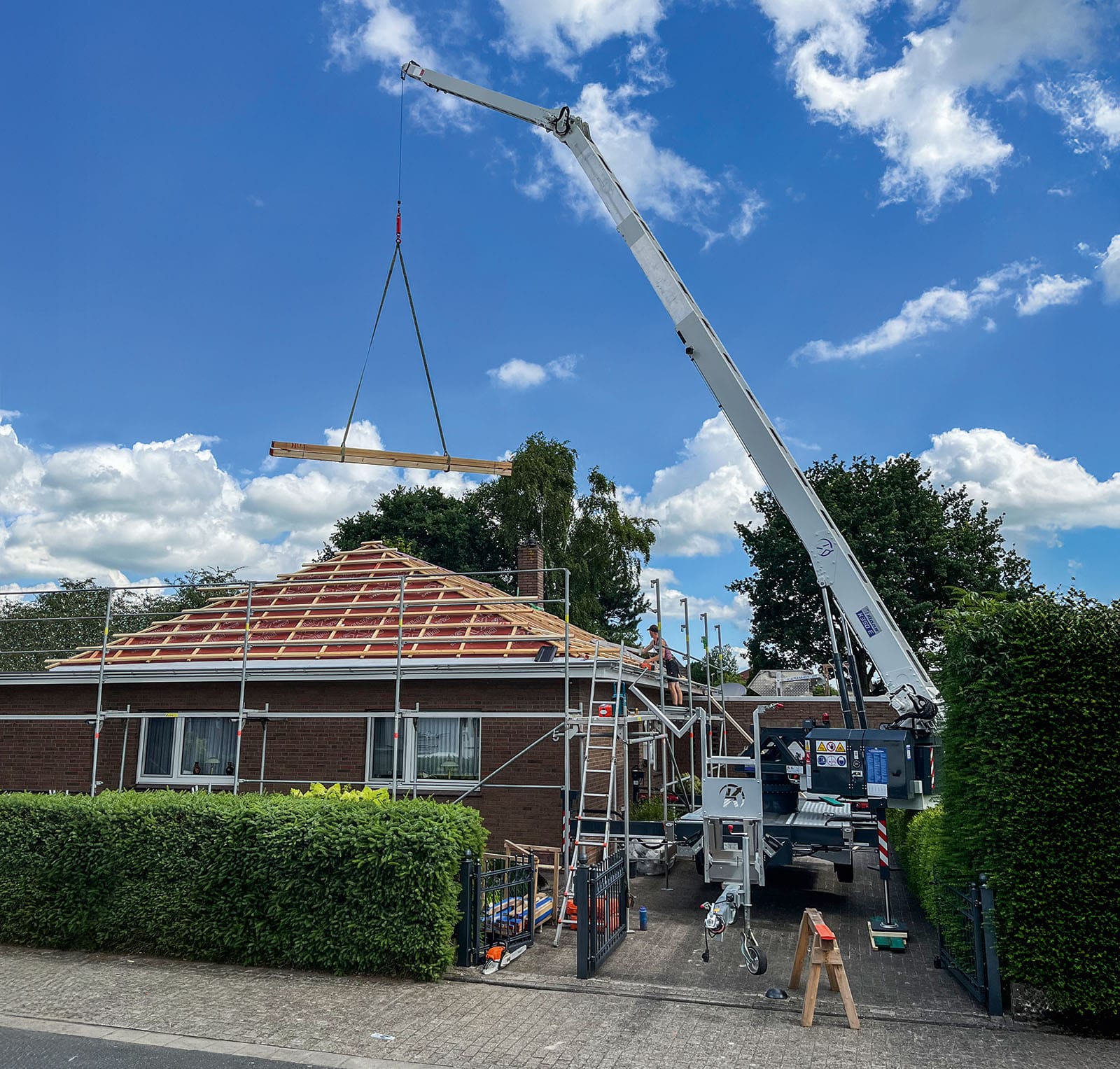

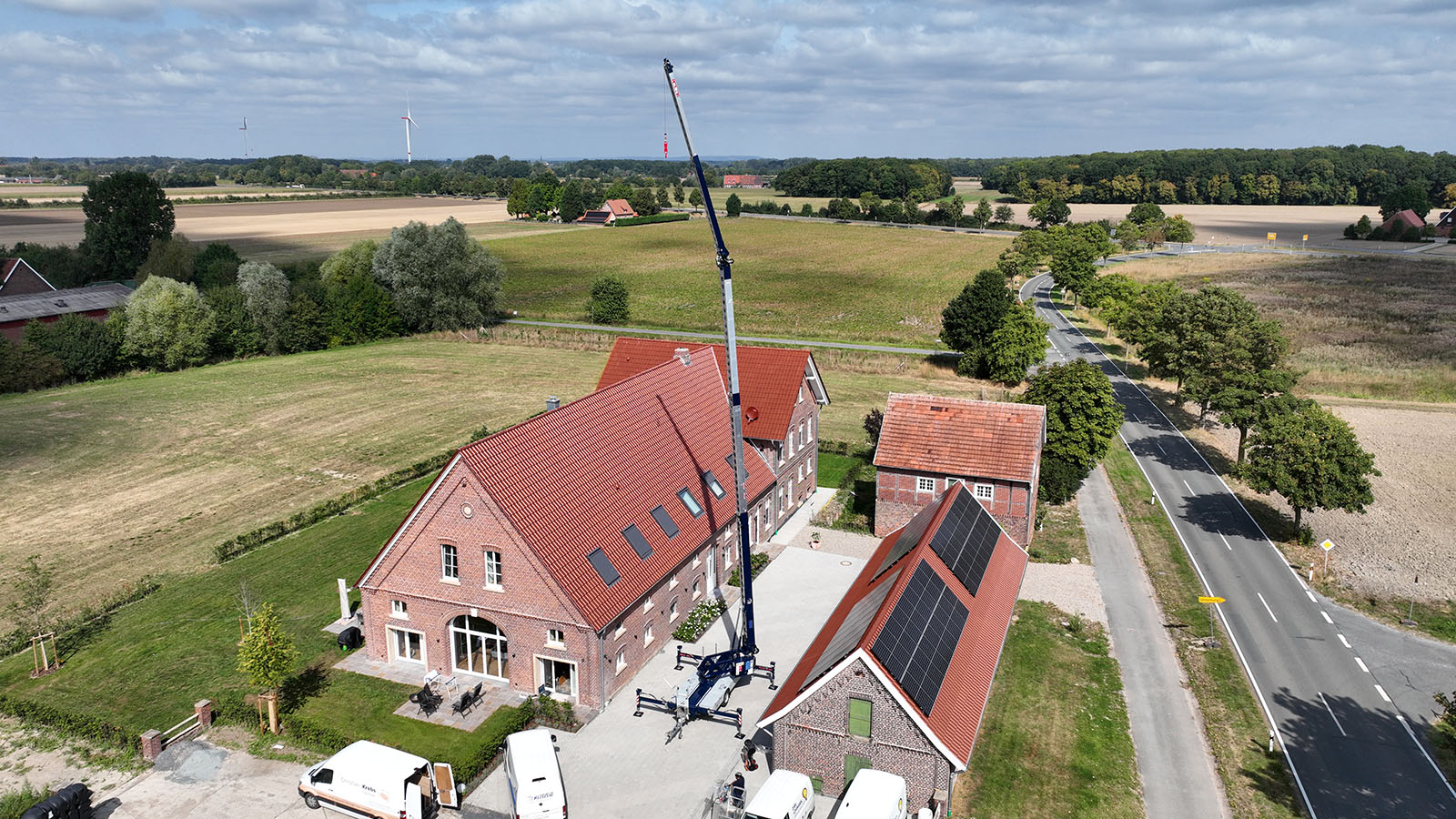

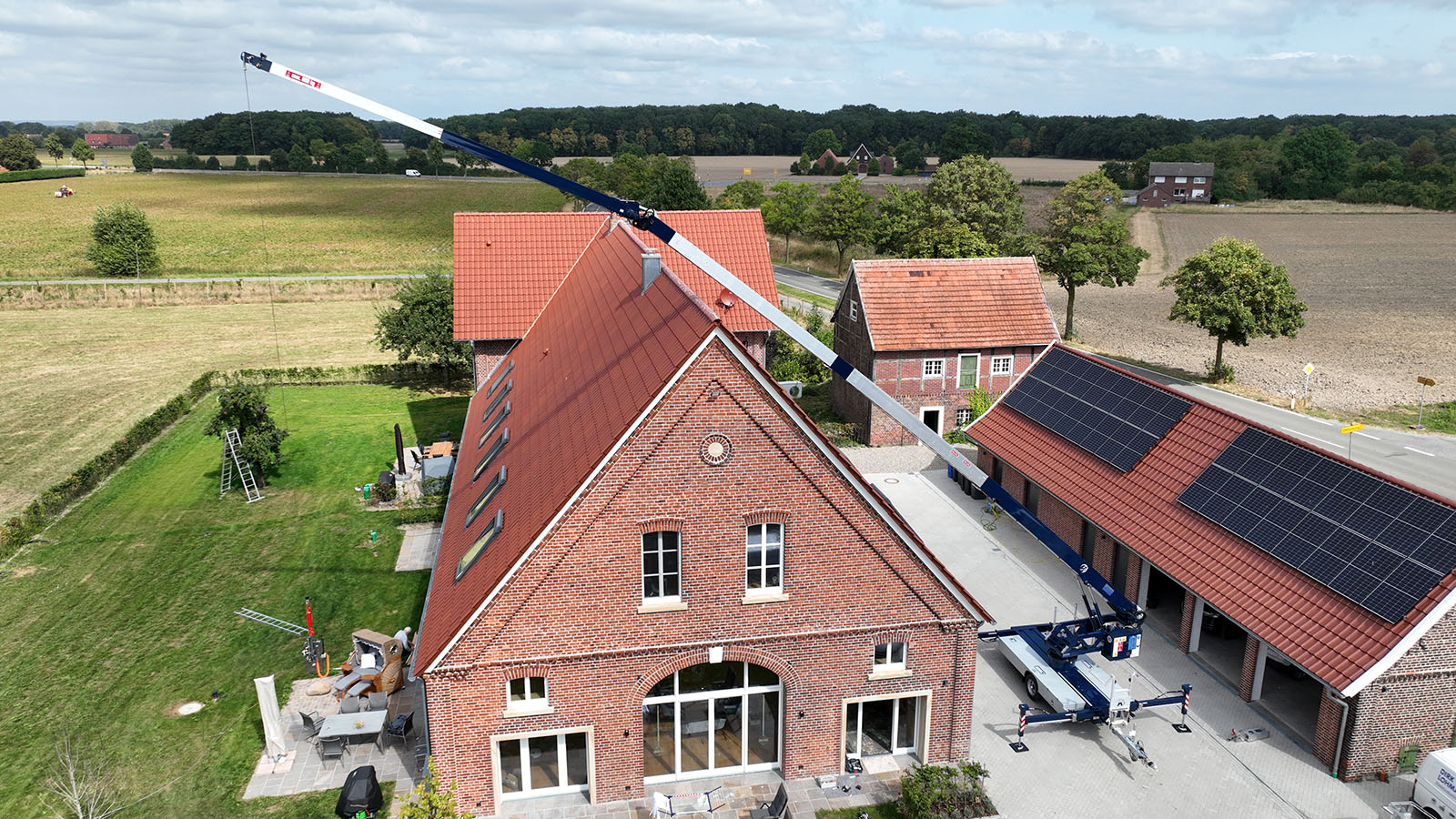

Der K350 E ist ein Anhängerkran der 3,5-Tonnen-Klasse mit modernster Ausstattung, hohem Fahrkomfort und hervorragenden Leistungswerten. Seine maximale Traglast liegt bei 1.500 kg, die seitliche Reichweite mit einer Last von 250 kg bei stolzen 22 m. Ein absolutes Klaas Highlight ist die hydraulisch teleskopierbare Klappspitze. Im Bühnenbetrieb oder auch bei komplexen Montagearbeiten kann die Klappspitze auch unter Last bequem per Fernsteuerung ein- und austeleskopiert werden. Der komplette Kranaufbau wird damit auch in beengten Verhältnissen zum Kinderspiel. Zukunftsweisend ist der akkubetriebene Elektromotor, der den Kran fast geräuschlos antreibt. Der große Lithium-Akku kann an jeder herkömmlichen 230-Volt-Steckdose auch während des Kranbetriebes aufgeladen werden, was allerdings selten notwendig ist, da der K350 E problemlos einen ganzen Arbeitstag lang ohne Nachladen eingesetzt werden kann. Der hochwertige Lithium-Akku benötigt aufgrund seiner Leistungsstärke nur wenige Ladezyklen und ist daher besonders anwenderfreundlich und wertstabil.


Ausstattung

Mastsystem

  • extrem feste und witterungsbeständige Aluminium-Speziallegierung mit niedrigem Eigengewicht
  • kein Festigkeitsverlust in der Schweißnaht durch Rührreibschweißverfahren, Verbindungsstellen sind so fest wie das Vollmaterial
  • Klaas-typisches Lochmuster sorgt für kleinere Windangriffsflächen, niedriges Eigengewicht und hohe Beulsteifigkeit

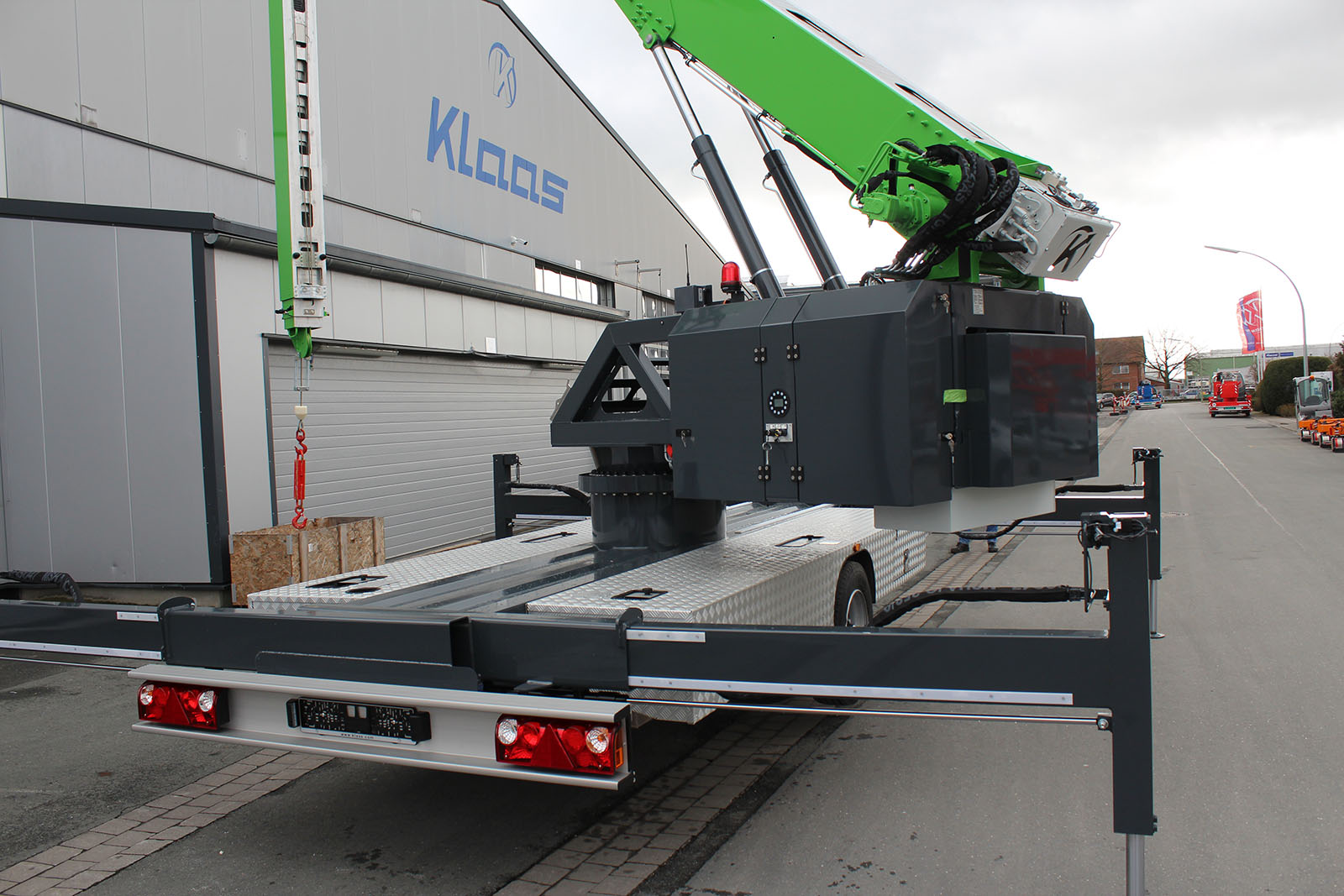

H-Abstützung

  • vollhydraulische Abstützung in Verbindung mit der ASC-Stützenüberwachung ermöglicht stufenlos variable Abstützbreiten, auch in Richtung der Ausladung
  • keine vorgegebene Rasterung, die den Bediener einschränkt
  • L-förmige Stützenform sorgt für größtmögliche Kippsicherheit
  • Abstützen ohne Unterbauen möglich dank langer, vertikaler Zylinder

1-fach hydraulisch teleskopierbare Klappspitze

  • Ausstattung der Klappspitze mit patentierter Klaas Teleskopiertechnik
  • hydraulisches Teleskopieren des ersten Klappspitzelements über die Funkfernbedienung
  • Nutzung der Klappspitze auch in engen Aufbausituationen durch „Ausfahren in der Luft“
  • hydraulisches Teleskopieren auch im Bühnenbetrieb möglich

Akkubetriebener Elektromotor beim K350 E

  • leistungsfähiger Lithium-Akku mit 22 kWh ermöglicht autarken Kranbetrieb von über einen kompletten Arbeitstag
  • Aufladung des Energiespeichers über 230-Volt-Steckdose
  • permanentes Aufladen auch während des Kranbetriebs möglich

Aufbauautomatik

  • schneller und einfacher Aufbau des Kranes komplett über die Funkfernsteuerung
  • stufenloses seitliches Ausfahren jeder einzelnen Stütze
  • automatische Nivellierung der Stützzylinder für optimalen Aufbau auch auf unebenen Flächen
  • permanente Überwachung des Drucks reagiert auf sich ändernde äußere Bedingungen
Video: Individuelle Abstützung / Video: Aufbauautomatik

Zwei Klappspitzzylinder

  • Gelenkplatte wird „aus dem Vollen“ gefräst und ermöglicht so höhere Lastaufnahmen
  • elektronische Überwachung im Gelenk garantiert optimale Lastaufnahme in jeder Winkelstellung
  • doppelte Klappspitzzylinder für noch mehr Sicherheit und Schutz gegen seitliche Kräfte
Video: Klappspitzzylinder

Doppelte Wippzylinder

  • verwindungsarmes Anheben des Auslegers dank zweier Wippzylinder
  • doppelte Sicherheit durch zwei Zylinder
  • bessere Aufnahme seitlicher Führungskräfte, dadurch stabiler und ruhiger Stand des Auslegers
Video: Doppelte Wippzylinder

Teleskopierwinde

  • zügiges Teleskopieren unter Last dank patentierter Klaas Seiltechnik
  • integrierte elektronische Längenmessung erfasst aktuelle Ausfahrlänge des Mastes und berechnet maximal mögliche Traglast
  • geringes Eigengewicht der Seile erhöht Ausladung und Tragkraft
  • wartungsarme und sehr gut zugängliche Seiltechnik

Energieführung

  • geschützte Führung aller beweglichen elektrische und hydraulische Leitungen in oder auf dem Mast
  • keine Schlauch- oder Kabeltrommeln am Mast
  • Verwendung wartungsarmer Hydraulikverrohrungen aus verzinktem Stahl im Unterbau, so dass aufwendige Hydraulikschlauchwechsel entfallen

Kransteuerung

  • komplexes Steuerungssystem nach EN 280 und EN 13000
  • hochmoderne Sicherheits-SPS für den Kranbetrieb
  • CAN-BUS Steuerblock für besonders feinfühliges und genaues Arbeiten
  • sanfter Start-Stopp für schwingungsarmes Arbeiten
  • Erweiterung um zusätzliche Fernsteuerung möglich

Endlos drehbar

  • hochwertiger Drehkranz aus deutscher Markenfabrikation
  • durchdachte Drehführung ermöglicht endlose Drehbarkeit des Oberwagens in beide Richtungen
Video: Endlos drehbar

Vollverkleidung

  • geräumige, abschließbare Staufächer
  • sicheres Einlagern von Werkzeug und Zubehör
  • große Ablagefläche auf dem Kran
  • hochwertige, saubere Gesamtoptik dank Aluminium-Riffelblech-Vollverkleidung

Selbstfahrantrieb

  • Bedienung des hydraulischen Selbstfahrantriebs per serienmäßiger Fernsteuerung
  • einfaches Rangieren auf engstem Raum
Video: Selbstfahrantrieb

Einschiebbare Deichsel

  • Verkürzung der Gesamtlänge von 9,25 m auf 7,00 m ermöglicht Aufbau auch bei geringem Platzangebot
Video: Verkürzung der Deichsel

Personensicherungsmodus

  • Personensicherung gemäß BG-Richtlinien
  • für Arbeiten in großer Höhe ohne stationäre Sicherungsmöglichkeiten wie Gerüste oder Sicherungsösen
  • Sicherung von Personen per Kranausleger ermöglicht freies Arbeiten an exponierten Stellen

Funkfernsteuerung

  • großes Display sorgt für übersichtliche Anzeige aller wesentlichen Betriebszustände des Krans
  • punktgenaues Anfahren dank feinfühliger Joysticks
  • Stromversorgung über handelsübliche Batterien oder Kabel
  • Ausstattung mit Memory-Funktion möglich
  • diese erlernt zwei Zielpunkte (z.B. Materialstelle am Boden und Abladestelle auf dem Dach), in denen sich der Kran in sicherer Hold-to-run Bedienung bewegt

Optionale Ausstattung

Zubehör-Fix-System

  • Zubehör ist sicher verstaut und sofort griffbereit
  • kein lästiges Verzurren notwendig
  • passgenaue Halterungen gewährleisten Sicherheit im Straßenverkehr
  • Ausstattung des Krans mit gewünschten Halterungen

Montage-/Glashaken

  • Montagehaken ermöglicht punktgenauen Materialtransport
  • Einsatzbereich: z.B. Glasmontage mit Vakuumheber
  • Flexibilität in Länge und Neigungswinkel erleichtert schwierige Montagen

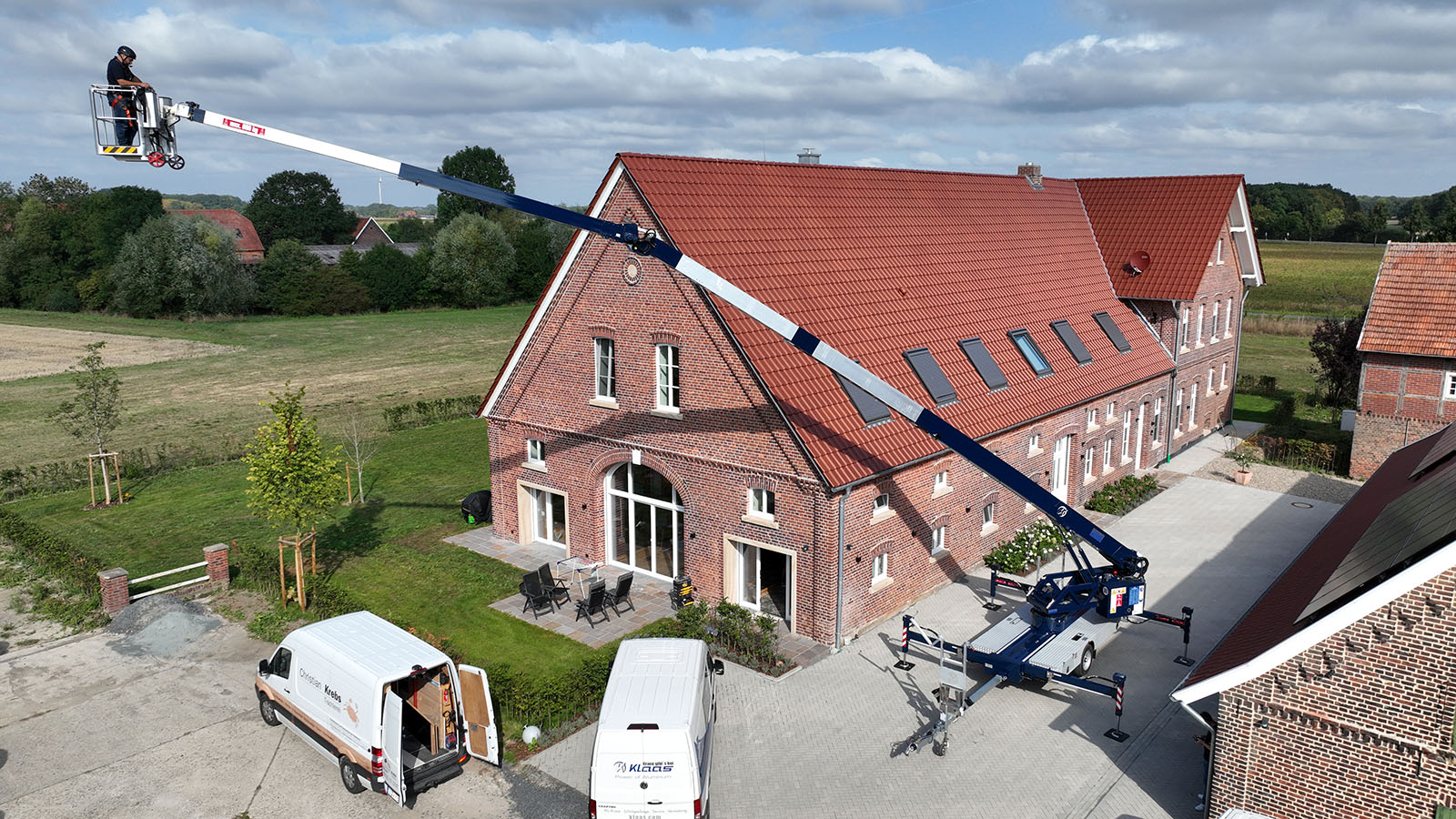

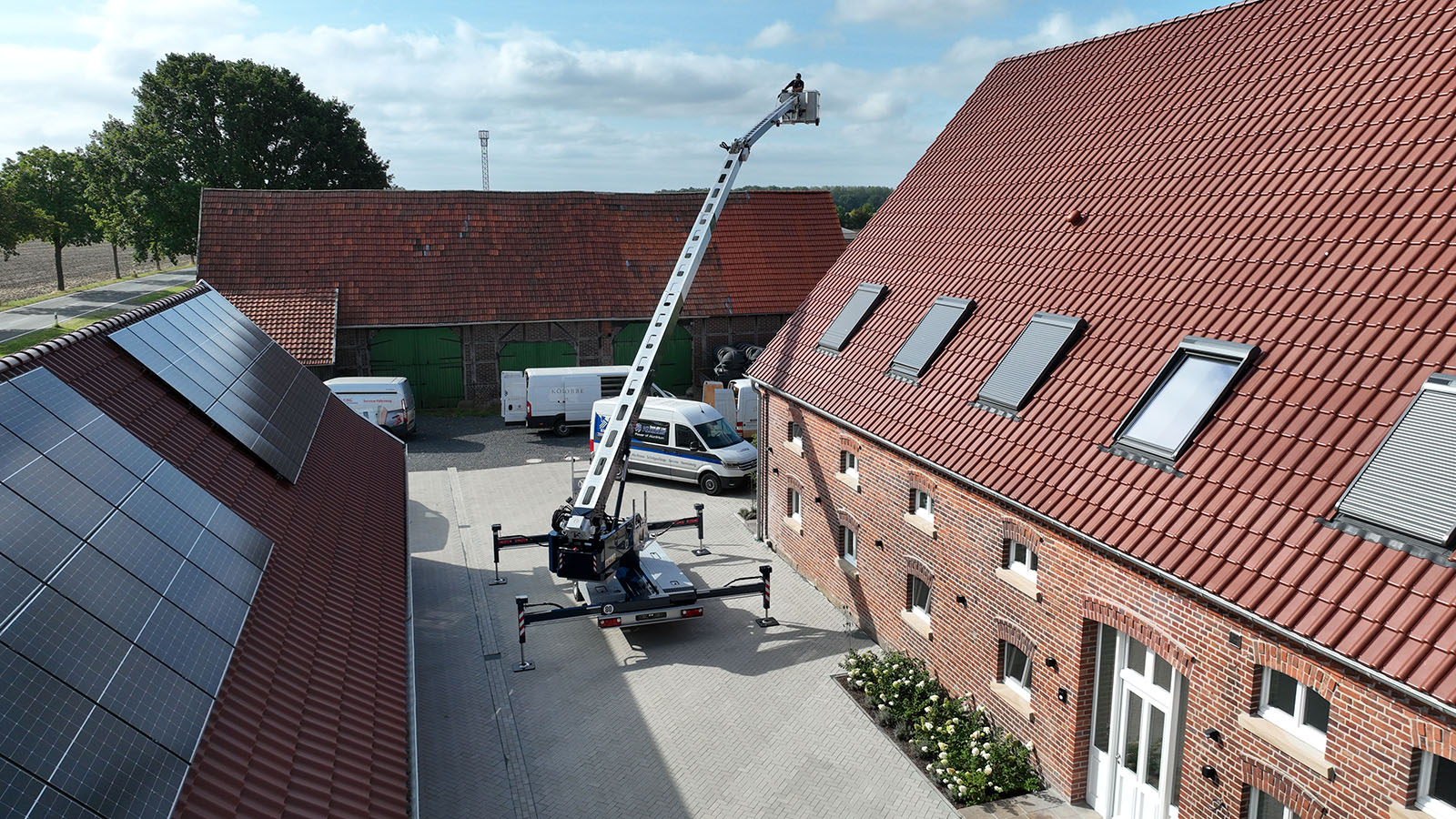

Arbeitsbühne

  • schnelles und werkzeugfreies Umrüsten des Kranes in eine vollwertige Hubarbeitsbühne
  • mit 230 V-Steckdose und normgerechten Verzurrpunkten zur Personensicherung
  • Bühne zu jeder Seite um 450 schwenkbar
Video: Anbau der Arbeitsbühne

Technische Daten

Hakenlast (stand./opt.)1.500 /3.000 kg
Hakenhöhe31,0 m
Gesamtgewicht≥ 3,5 t
Ausfahrlänge32,80 m
max. Arbeitshöhe Bühnenbetrieb29,00 m
Stützbreite (min.)3,60 m
Stützbreite (max.)5,04 m
Windenzugkraft1.600 kg
Ausleger (1.500 kg - 800 kg)4,29 - 8,50 m
Auszug 2 (500 kg)10,70 m
Fahrzeugmaße9,43 x 2,28 x 2,58 m
Anhängelast3,50 t

Arbeitsbereich

LastReichweiteHöhe
1.500 kg4,50 m23,00 m
1.000 kg8,50 m21,00 m
500 kg16,00 m14,00 m
350 kg17,00 m25,00 m
250 kg22,00 m20,00 m

Lastendiagramme



Vorbehaltlich technischer Änderungen. Alle Maße sind ca.-Angaben. Änderungen der Funktionen und Leistungen bleiben vorbehalten. Die Angaben spiegeln die Geräteleistungen zum Zeitpunkt der Veröffentlichung wider.
