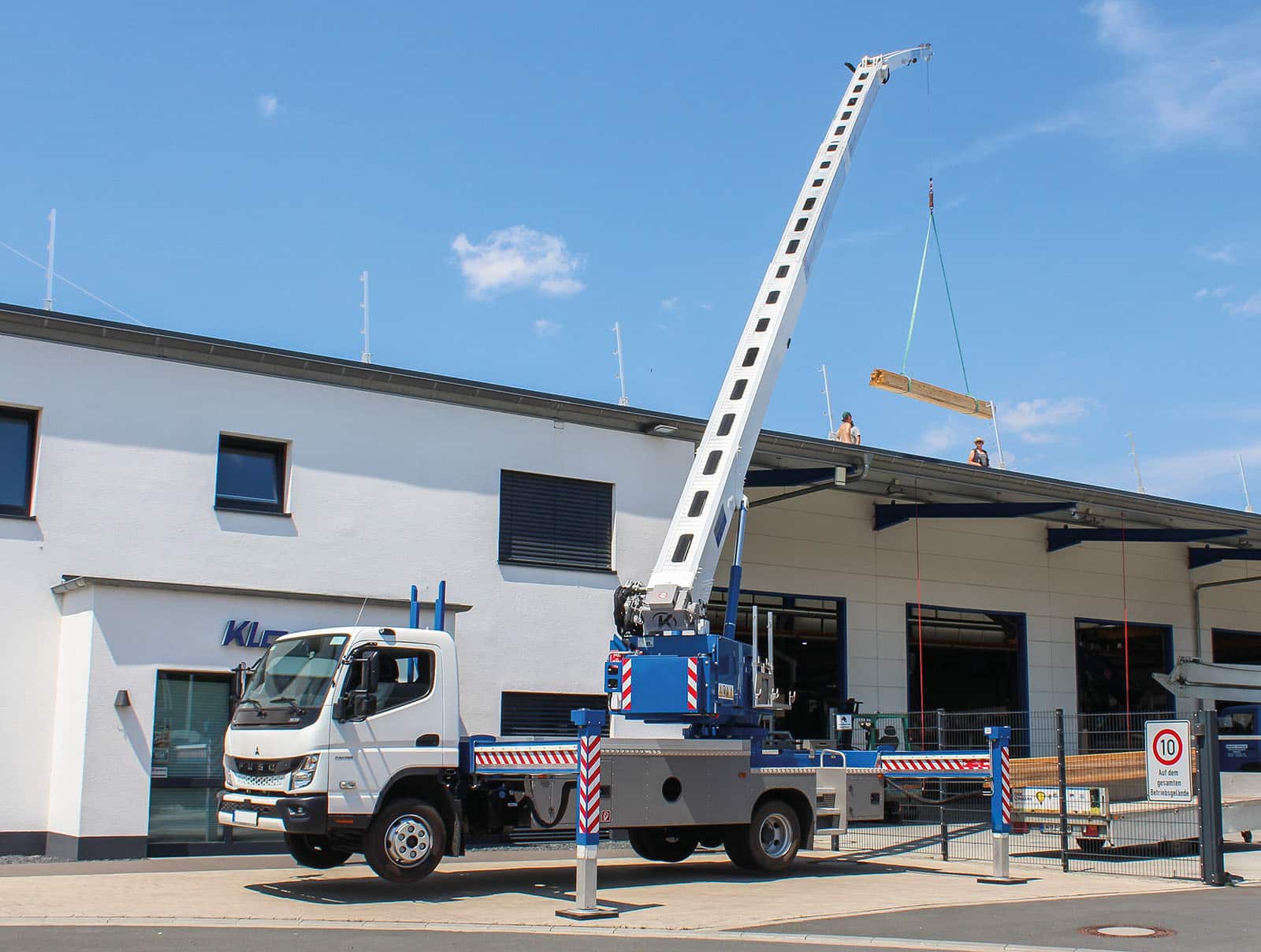

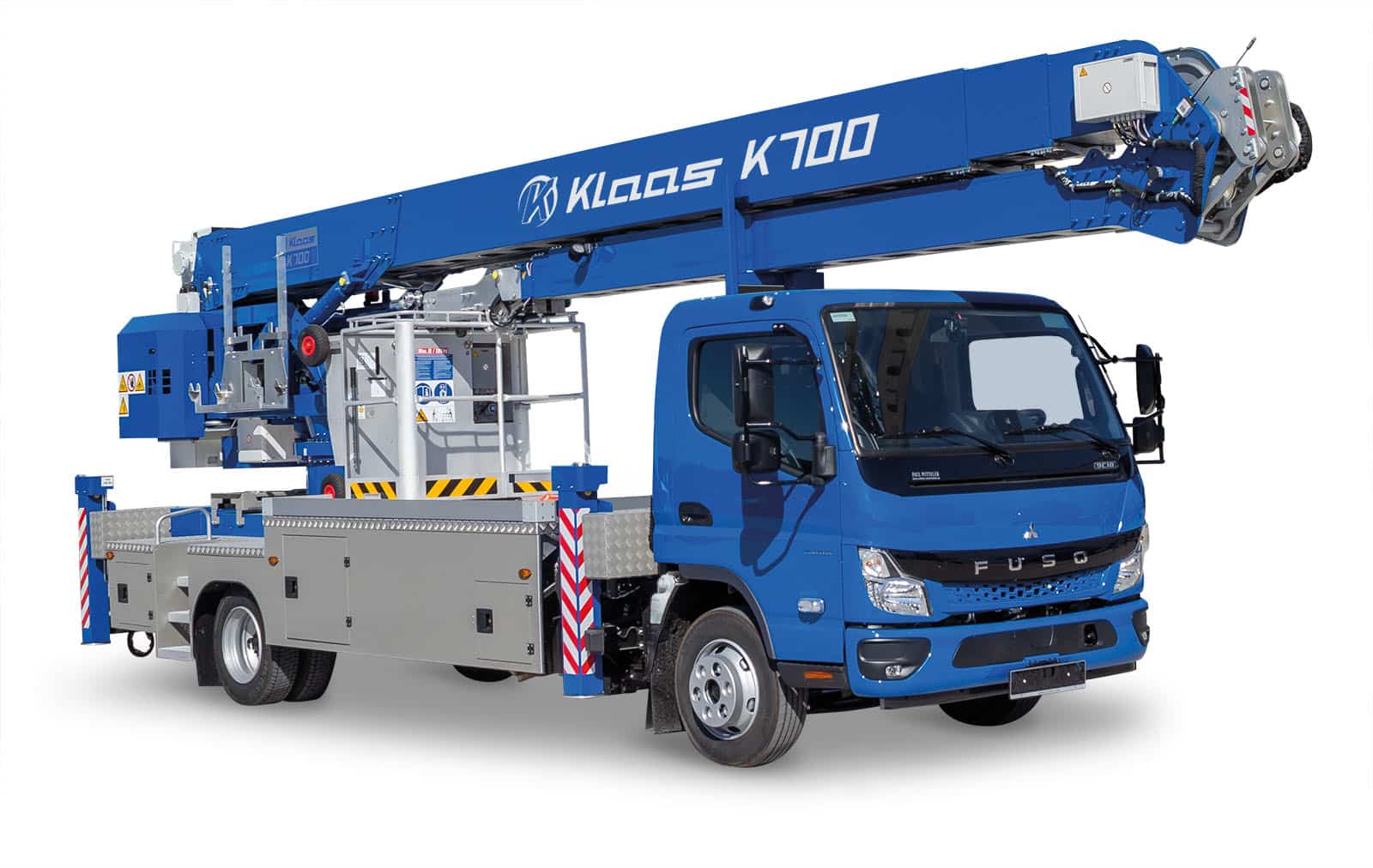

Der K700 mit einer Hakenhöhe von 34,5 m und einer maximalen Tragkraft von 3 Tonnen ist mit vielen technischen Features ausgestattet, die die tägliche Arbeit von Dachdeckern, Zimmerern und Fassadenbauern erheblich vereinfachen. Er überzeugt durch kompakte Abmessungen und durch enorme seitliche Reichweiten. So lassen sich mit dem K700 Lasten von 250 kg in 30 m weit entfernte Arbeitsbereiche transportieren. Ausgestattet mit einer zweifach hydraulisch teleskopierbaren Klappspitze ist er der ideale Kran im städtischen Bereich.

Auf Wunsch ist der Kran auch mit einem akkubetriebenen E-Motor als K700 E erhältlich. Ein großer Lithium-Akku mit 22 kWh und eine optimale Verbrauchseinstellung sorgen einen kompletten Arbeitstag lang für autarken Kranbetrieb. Selbst das Arbeiten mit der Bühne ist über lange Zeit ohne Nachladen möglich. Aufgeladen wird der K700 E über eine übliche 230 V-Steckdose. Als zweite Antriebsmöglichkeit ist der K700 E mit einem leistungsstarken Nebenantrieb des LKW-Motors ausgestattet.




Ausstattung

Mastsystem

  • extrem feste und witterungsbeständige Aluminium-Speziallegierung mit niedrigem Eigengewicht
  • kein Festigkeitsverlust in der Schweißnaht durch Rührreibschweißverfahren, Verbindungsstellen sind so fest wie das Vollmaterial
  • Klaas-typisches Lochmuster sorgt für kleinere Windangriffsflächen, niedriges Eigengewicht und hohe Beulsteifigkeit

H-Abstützung

  • vollhydraulische Abstützung in Verbindung mit der ASC-Stützenüberwachung ermöglicht stufenlos variable Abstützbreiten, auch in Richtung der Ausladung
  • keine vorgegebene Rasterung, die den Bediener einschränkt
  • L-förmige Stützenform sorgt für größtmögliche Kippsicherheit
  • Abstützen ohne Unterbauen dank langer, vertikaler Zylinder möglich

Aufbauautomatik

  • schneller und einfacher Aufbau des Kranes komplett über die Funkfernsteuerung
  • stufenloses seitliches Ausfahren jeder einzelnen Stütze
  • automatische Nivellierung der Stützzylinder für optimalen Aufbau auch auf unebenen Flächen
  • permanente Überwachung des Drucks reagiert auf sich ändernde äußere Bedingungen
Video: Individuelle Abstützung / Video: Aufbauautomatik

Zweifach hydraulisch teleskopierbare Klappspitze

  • hydraulisches Teleskopieren des ersten und zweiten Klappspitzelements über die Funkfernbedienung
  • gleichzeitiges Ausfahren beider Auszüge sorgt für optimale Lastverteilung
  • Nutzung der Klappspitze auch in engen Aufbausituationen durch "Ausfahren in der Luft"
  • hydraulisches Teleskopieren auch im Bühnenbetrieb
Video: zweifach hydraulisch teleskopierbare Klappspitze

Zwei Klappspitzzylinder

  • Gelenkplatte wird „aus dem Vollen“ gefräst und ermöglicht so höhere Lastaufnahmen
  • elektronische Überwachung im Gelenk garantiert optimale Lastaufnahme in jeder Winkelstellung
  • doppelte Klappspitzzylinder für noch mehr Sicherheit und Schutz gegen seitliche Kräfte
Video: Klappspitzzylinder

Doppelte Wippzylinder

  • verwindungsarmes Anheben des Auslegers dank zweier Wippzylinder
  • doppelte Sicherheit durch zwei Zylinder
  • bessere Aufnahme seitlicher Führungskräfte, dadurch stabiler und ruhiger Stand des Auslegers
Video: Doppelte Wippzylinder

Teleskopierwinde

  • zügiges Teleskopieren unter Last dank patentierter Klaas Seiltechnik
  • integrierte elektronische Längenmessung erfasst aktuelle Ausfahrlänge des Mastes und berechnet maximal mögliche Traglast
  • geringes Eigengewicht der Seile erhöht Ausladung und Tragkraft
  • wartungsarme und sehr gut zugängliche Seiltechnik

Energieführung

  • geschützte Führung aller beweglichen elektrische und hydraulische Leitungen in oder auf dem Mast
  • keine Schlauch- oder Kabeltrommeln am Mast
  • Verwendung wartungsarmer Hydraulikverrohrungen aus verzinktem Stahl im Unterbau, so dass aufwendige Hydraulikschlauchwechsel entfallen

Kransteuerung

  • komplexes Steuerungssystem nach EN 280 und EN 13000
  • hochmoderne Sicherheits-SPS für den Kranbetrieb
  • CAN-BUS Steuerblock für besonders feinfühliges und genaues Arbeiten
  • sanfter Start-Stopp für schwingungsarmes Arbeiten
  • Erweiterung um zusätzliche Fernsteuerung möglich

Funkfernsteuerung

  • großes Display sorgt für übersichtliche Anzeige aller wesentlichen Betriebszustände des Krans
  • punktgenaues Anfahren dank feinfühliger Joysticks
  • Stromversorgung über handelsübliche Batterien oder Kabel
  • Ausstattung mit Memory-Funktion möglich
  • diese erlernt zwei Zielpunkte (z.B. Materialstelle am Boden und Abladestelle auf dem Dach), in denen sich der Kran in sicherer Hold-to-run Bedienung bewegt

Antriebskonzept

  • separater leistungsstarker Dieselmotor für den Kranbetrieb
  • geringer Treibstoffverbrauch – dadurch enorme Kostenersparnis und Entlastung der Umwelt
  • keine Belastung des LKW-Motors durch den Kranbetrieb
  • elektronische Tanküberwachung am Kran und Anzeige über die Fernbedienung

Vollverkleidung

  • geräumige, abschließbare Staufächer
  • sicheres Einlagern von Werkzeug und Zubehör
  • große Ablagefläche auf dem Kran
  • hochwertige, saubere Gesamtoptik dank Aluminium-Riffelblech

Endlos drehbar

  • hochwertiger Drehkranz aus deutscher Markenfabrikation
  • durchdachte Drehführung ermöglicht endlose Drehbarkeit des Oberwagens in beide Richtungen
Video: Endlos drehbar

Personensicherungsmodus

  • Personensicherung gemäß BG-Richtlinien
  • für Arbeiten in großer Höhe ohne stationäre Sicherungsmöglichkeiten wie Gerüste oder Sicherungsösen
  • Sicherung von Personen per Kranausleger ermöglicht freies Arbeiten an exponierten Stellen

Optionale Ausstattung

Akkubetriebener Elektromotor

  • lautlos und flexibel dank moderner Akku-Technik
  • energieeffiziente Kransteuerung und großes Akku-System für lange Laufzeiten
  • Aufladung des Energiespeichers über 230-Volt-Steckdose
  • Arbeitsbühnenbetrieb über Akku möglich

Hybridantrieb

  • wahlweiser Antrieb durch Dieselmotor oder durch umweltschonenden Elektromotor möglich
  • Elektromotor für den Transport im Straßenverkehr werkzeuglos abnehmbar
Video: Anbau des Elektromotors

XL-Funkfernsteuerung

  • punktgenaues Anfahren dank feinfühliger Joysticks
  • Memory-Funktion erlernt zwei Zielpunkte (z.B. Materialstelle am Boden und Abladestelle auf dem Dach), in denen sich der Kran in sicherer Hold-to-run Bedienung bewegt
  • zweites Display sorgt für übersichtliche Anzeige aller wesentlichen Betriebszustände des Kranes wie Neigungs- und Drehwinkel, max. Hubkraft, Hubseilgeschwindigkeit
  • Stromversorgung über handelsübliche Batterien oder Kabel

Zubehör-Fix-System

  • Zubehör ist sicher verstaut und sofort griffbereit
  • kein lästiges Verzurren notwendig
  • passgenaue Halterungen gewährleisten Sicherheit im Straßenverkehr
  • Ausstattung des Krans mit gewünschten Halterungen

Montage-/Glashaken

  • Montagehaken ermöglicht punktgenauen Materialtransport
  • Einsatzbereich: z.B. Glasmontage mit Vakuumheber
  • Flexibilität in Länge und Neigungswinkel erleichtert schwierige Montagen

Arbeitsbühne

  • schnelles und werkzeugfreies Umrüsten des Kranes in eine vollwertige Hubarbeitsbühne
  • mit 230 V-Steckdose und normgerechten Verzurrpunkten zur Personensicherung
  • Bühne zu jeder Seite um 450 schwenkbar
Video: Anbau der Arbeitsbühne

Technische Daten

Hakenlast (stand./opt.)1,6 /3,0 t
Hakenhöhe34,5 m
Gesamtgewicht1≥ 7,5 t
Ausfahrlänge36,50 m
Stützbreite (min.)3,03 m
Stützbreite (max.)5,29 m
Windenzugkraft1.600 kg
Ausleger (1.600 kg - 350 kg)5,00 - 11,65 m
Auszug 3 (250 kg)13,90 m

Arbeitsbereich

LastReichweiteHöhe
1.600 kg6,00 m23,00 m
1.000 kg14,00 m17,50 m
750 kg17,00 m13,50 m
500 kg18,00 m23,00 m
350 kg24,00 m14,00 m
250 kg30,00 m10,00 m
3t-Funktion
3.000 kg5,00 m8,00 m
2.000 kg6,50 m5,00 m

Lastendiagramme


Vorbehaltlich technischer Änderungen. Alle Maße sind ca.-Angaben. Änderungen der Funktionen und Leistungen bleiben vorbehalten. Die Angaben spiegeln die Geräteleistungen zum Zeitpunkt der Veröffentlichung wider.1 abhängig vom jeweiligen LKW-Typ
