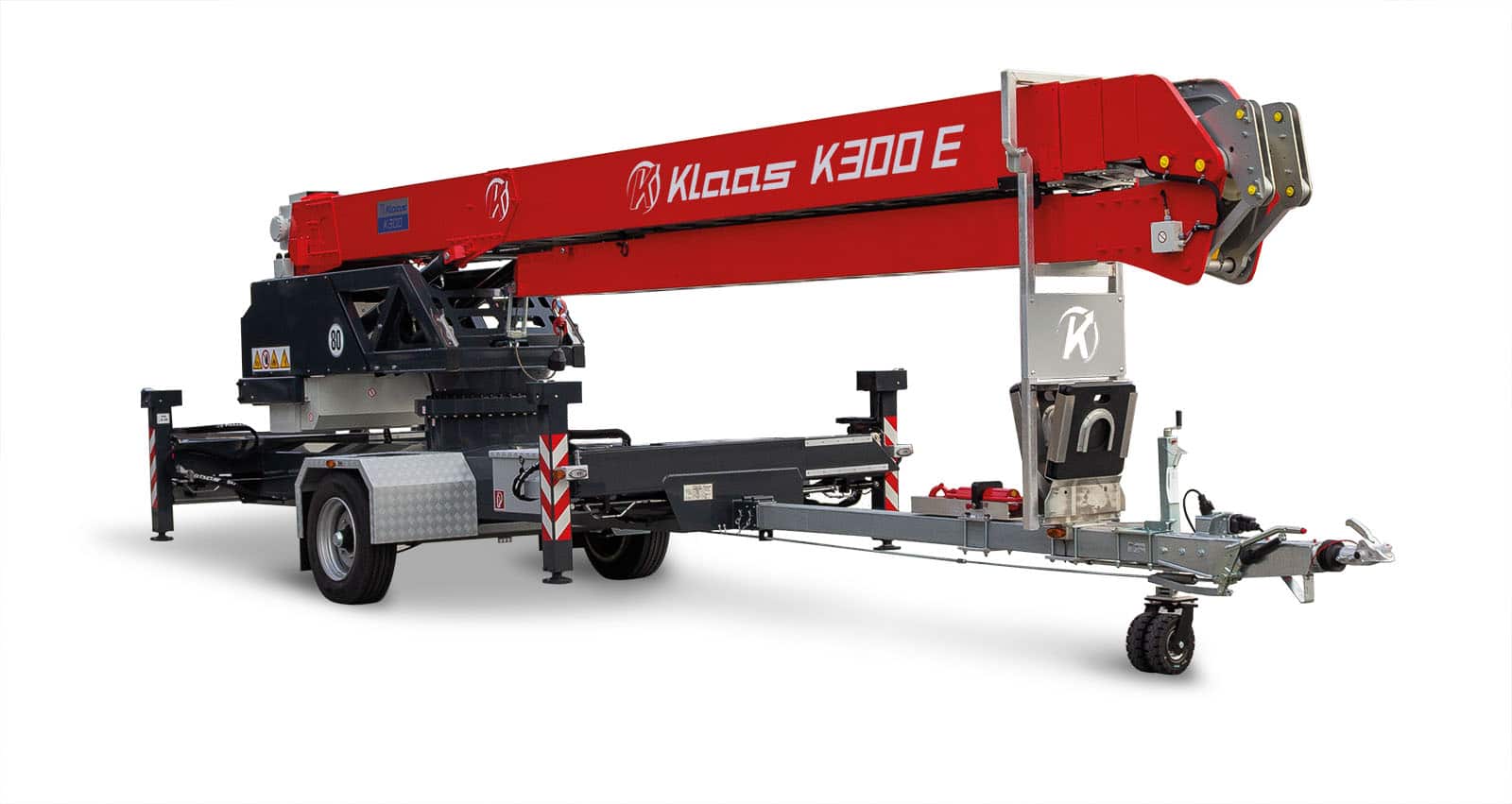

Dieser Klaas Newcomer auf Grundlage des bewährten K21-30 wurde als reiner Elektrokran entwickelt. Die Hakenhöhe des Anhängerkrans, dessen Anhängelast 3,5 Tonnen beträgt, liegt bei etwa 30 m. Ein starkes Klappspitzgelenk ermöglicht Lastaufnahmen bis 1.500 kg. Beachtlich sind die seitlichen Reichweiten von 21 m mit einem Gewicht von 250 kg bzw. von 14 m mit 500 kg Last. Dank kompakter Abmessungen und eines komfortablen Selbstfahrantriebs kann der Allrounder auch dann aufgebaut werden, wenn Baustellen eng oder nur schwer erreichbar sind. Eine einschiebbare Deichsel verkürzt die benötigte Aufstellfläche des Krans auf 7 m Länge. Der K300 E verfügt serienmäßig über eine Aufbauautomatik, die den zügigen und sicheren Kranaufbau über die Fernbedienung regelt. Dank einer automatischen Höhennivellierung der Stützzylinder findet der Anhänger auch bei unebenem Gelände sicheren Stand. Alles in allem ist der K300 E ein idealer Kran für Handwerker, die hauptsächlich im Ein- und kleinen Mehrfamilienhaussektor unterwegs sind, und die angenehmes Arbeiten ohne Geräuschkulisse schätzen.


Ausstattung

Mastsystem

  • extrem feste und witterungsbeständige Aluminium-Speziallegierung mit niedrigem Eigengewicht
  • kein Festigkeitsverlust in der Schweißnaht durch Rührreibschweißverfahren, Verbindungsstellen sind so fest wie das Vollmaterial
  • Klaas-typisches Lochmuster sorgt für kleinere Windangriffsflächen, niedriges Eigengewicht und hohe Beulsteifigkeit

H-Abstützung

  • vollhydraulische Abstützung in Verbindung mit der ASC-Stützenüberwachung ermöglicht stufenlos variable Abstützbreiten, auch in Richtung der Ausladung
  • keine vorgegebene Rasterung, die den Bediener einschränkt
  • L-förmige Stützenform sorgt für größtmögliche Kippsicherheit
  • Abstützen ohne Unterbauen möglich dank langer, vertikaler Zylinder

Zwei Klappspitzzylinder

  • Gelenkplatte wird „aus dem Vollen“ gefräst und ermöglicht so höhere Lastaufnahmen
  • elektronische Überwachung im Gelenk garantiert optimale Lastaufnahme in jeder Winkelstellung
  • doppelte Klappspitzzylinder für noch mehr Sicherheit und Schutz gegen seitliche Kräfte
Video: Klappspitzzylinder

Doppelte Wippzylinder

  • verwindungsarmes Anheben des Auslegers dank zweier Wippzylinder
  • doppelte Sicherheit durch zwei Zylinder
  • bessere Aufnahme seitlicher Führungskräfte, dadurch stabiler und ruhiger Stand des Auslegers
Video: Doppelte Wippzylinder

Teleskopierwinde

  • zügiges Teleskopieren unter Last dank patentierter Klaas Seiltechnik
  • integrierte elektronische Längenmessung erfasst aktuelle Ausfahrlänge des Mastes und berechnet maximal mögliche Traglast
  • geringes Eigengewicht der Seile erhöht Ausladung und Tragkraft
  • wartungsarme und sehr gut zugängliche Seiltechnik

Energieführung

  • geschützte Führung aller beweglichen elektrische und hydraulische Leitungen in oder auf dem Mast
  • keine Schlauch- oder Kabeltrommeln am Mast
  • Verwendung wartungsarmer Hydraulikverrohrungen aus verzinktem Stahl im Unterbau, so dass aufwendige Hydraulikschlauchwechsel entfallen

Kransteuerung

  • komplexes Steuerungssystem nach EN 280 und EN 13000
  • hochmoderne Sicherheits-SPS für den Kranbetrieb
  • CAN-BUS Steuerblock für besonders feinfühliges und genaues Arbeiten
  • sanfter Start-Stopp für schwingungsarmes Arbeiten
  • Erweiterung um zusätzliche Fernsteuerung möglich

Funkfernsteuerung

  • großes Display sorgt für übersichtliche Anzeige aller wesentlichen Betriebszustände des Krans
  • punktgenaues Anfahren dank feinfühliger Joysticks
  • Stromversorgung über handelsübliche Batterien oder Kabel

Endlos drehbar

  • hochwertiger Drehkranz aus deutscher Markenfabrikation
  • durchdachte Drehführung ermöglicht endlose Drehbarkeit des Oberwagens in beide Richtungen
Video: Endlos drehbar

Einschiebbare Deichsel

  • Verkürzung der Gesamtlänge von 9,25 m auf 7,00 m ermöglicht Aufbau auch bei geringem Platzangebot
Video: Verkürzung der Deichsel

Selbstfahrantrieb

  • Bedienung des hydraulischen Selbstfahrantriebs per serienmäßiger Fernsteuerung
  • einfaches Rangieren auf engstem Raum
Video: Selbstfahrantrieb

Aufbauautomatik

  • schneller und einfacher Aufbau des Kranes komplett über die Funkfernsteuerung
  • stufenloses seitliches Ausfahren jeder einzelnen Stütze
  • automatische Nivellierung der Stützzylinder für optimalen Aufbau auch auf unebenen Flächen
  • permanente Überwachung des Drucks reagiert auf sich ändernde äußere Bedingungen
Video: Individuelle Abstützung / Video: Aufbauautomatik

Akkubetriebener Elektromotor beim K280 E

  • Aufladung des Energiespeichers über 230-Volt-Steckdose
  • bei voller Aufladung sind Aufbau und Betrieb über einen kompletten Arbeitstag möglich
  • optimale Ausnutzung der gespeicherten Energie durch Stop-and-Go-Automatik

Optionale Ausstattung

Zubehör-Fix-System

  • Zubehör ist sicher verstaut und sofort griffbereit
  • kein lästiges Verzurren notwendig
  • passgenaue Halterungen gewährleisten Sicherheit im Straßenverkehr
  • Ausstattung des Krans mit gewünschten Halterungen

Technische Daten

Hakenlast (stand./opt.)1.500 / – kg
Hakenhöhe29,8 m
Gesamtgewicht≥ 3,5 t
Ausfahrlänge30,70 m
Stützbreite (min.)2,85 m
Stützbreite (max.)5,04 m
Windenzugkraft1.500 kg
Ausleger (1.500 kg)5,46 m
Auszug 1 (800 kg)9,12 m
Fahrzeugmaße9,24 x 2,28 x 2,59 m
Anhängelast3,50 t

Arbeitsbereich

LastReichweiteHöhe
1.500 kg4,50 m22,00 m
1.000 kg8,00 m20,80 m
800 kg9,50 m24,50 m
500 kg14,00 m24,00 m
250 kg21,00 m17,50 m

Lastendiagramme



Vorbehaltlich technischer Änderungen. Alle Maße sind ca.-Angaben. Änderungen der Funktionen und Leistungen bleiben vorbehalten. Die Angaben spiegeln die Geräteleistungen zum Zeitpunkt der Veröffentlichung wider.
